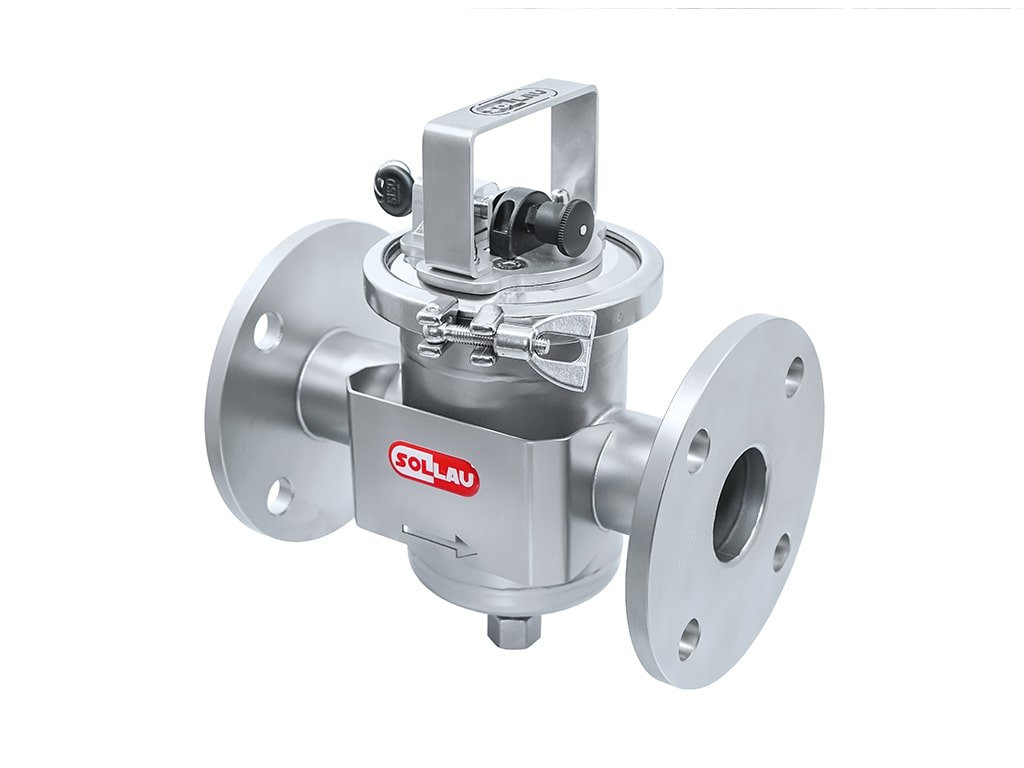

    Magnetický separátor do tlakového a sacieho potrubného systému MSP-S

    Kód: MSP-S50N-133219 MSP-S100N-136742 Zvoľte variant
    Neohodnotené
    Značka: SOLLAU
    €1 961,65 / ks €3 103,93 / ks od €1 961,65 / ks €1 621,20 bez DPH €2 565,23 bez DPH od €1 621,20 bez DPH
    Skladom Skladom Zvoľte variant
    Variant

    Detailné informácie

    Podrobný popis

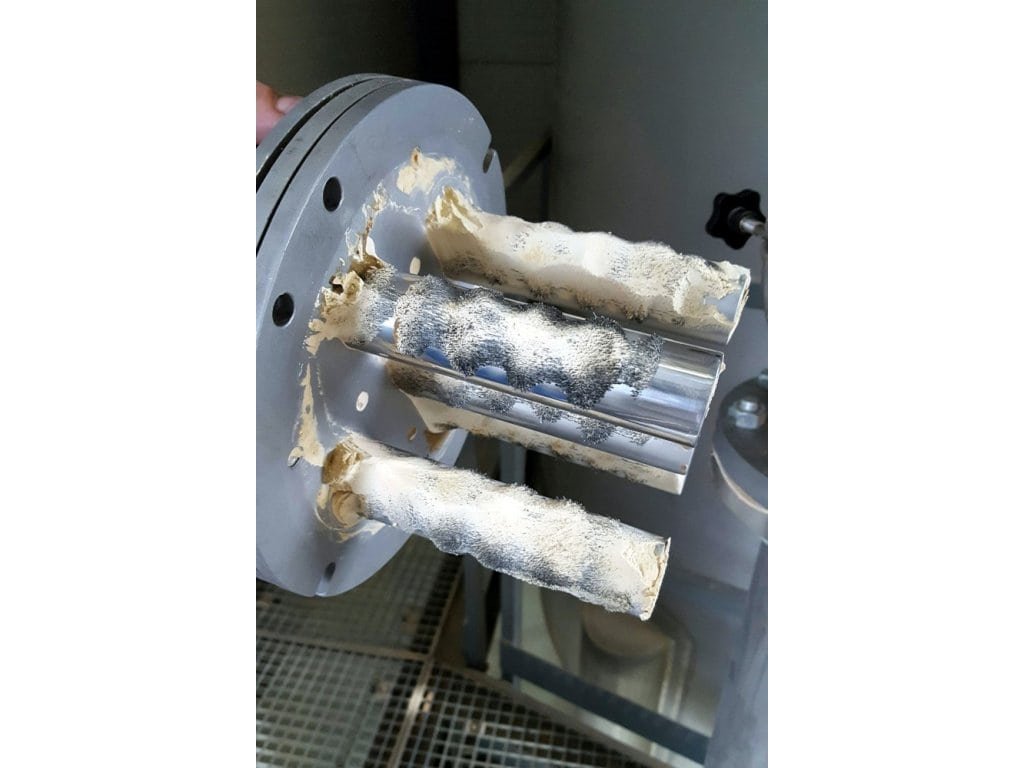

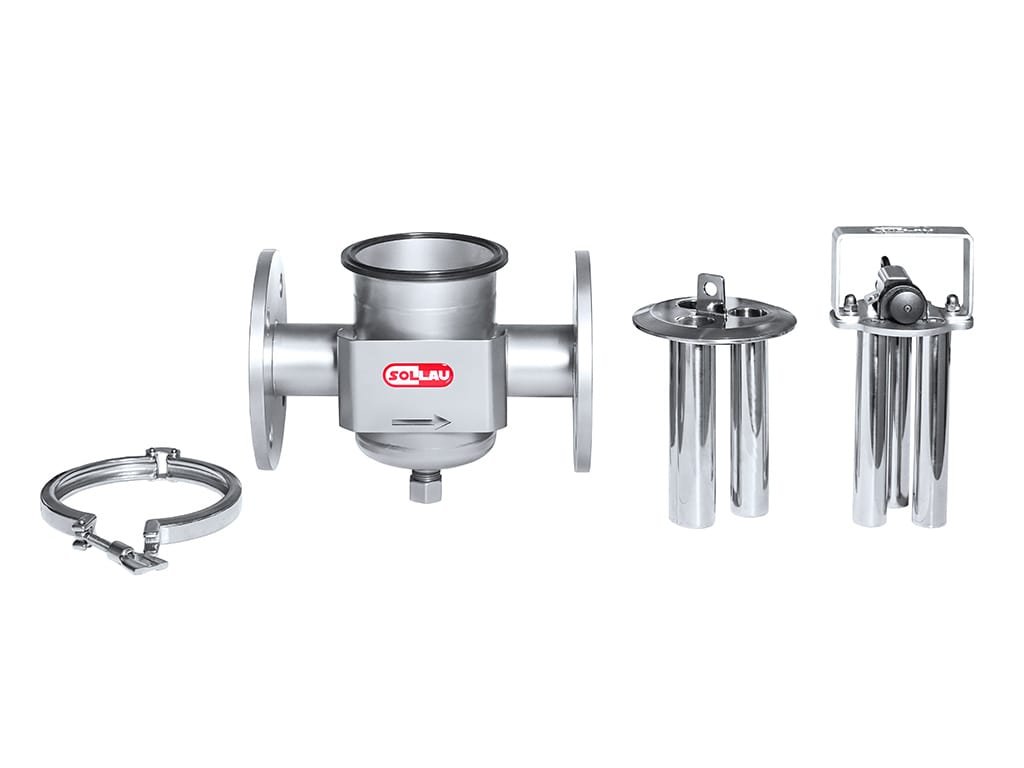

    Magnetický separátor do tlakového a sacieho potrubného systému je určený hlavne na separáciu feromagnetických častíc, ktoré sa nachádzajú v rýchlo prúdiacim (až 25 m / s) tekutom alebo ľahko prestupný materiálu. Základ tohto magnetického roštového separátora tvorí sústava magnetických trubíc z nerezovej ocele. Takto vytvorené magnetické sito je vo veľmi intenzívnom kontakte s prúdiacim materiálom a vďaka veľmi silným permanentným magnetom dokáže zachytiť aj tie najmenšie kovové nečistoty a zabezpečiť veľmi vysokú úroveň separácie. Zachytené magnetické častice sa v priebehu separačného procesu drží na zadných častiach nerezových trubíc s magnetickými jadrami, a preto jednak neblokujú tok čisteného materiálu, ale súčasne sú aj chránené pred nechceným spláchnutím prúdiacej čistenú hmotou. Pri čistení sa celá vnútorná časť tela separátora vyberie z potrubného systému a po následnom vytiahnutí magnetických jadier nachytané nečistoty odpadnú z nerezových krycích trubíc. Výhoda tohto separátora spočíva v jeho prevedení "rúrka v rúrke", kedy sú magnetické trubice hermeticky uzavreté v nerezovom opláštenie a vložené do ochranného nerezového roštu. Tento systém má niekoľko významných predností: jednak sa významne predlžuje životnosť drahých magnetických jadier (nemôže sa k nim dostať voda, nedochádza k ich mechanickému opotrebeniu pri čistení atď.), Jednak je eliminované riziko odlúpnutiu kúsku magnetu či jeho poniklovanej (as tým spojený nežiaduce prienik do čisteného materiálu) a tiež sa zvyšuje odolnosť celého roštového systému voči abrázii.

    Model* Hmotnosť
    (kg)    		 A
    (mm)    		 H
    (mm)    		 D
    (mm)    		 Počet a typ magnetických trubíc**
    MSP-S 50 N 9 240 230 50 3 x 28 mm
    MSP-S 100 N 17 300 285 100 5 x 28 mm







    Typ príruby Počet dier V
    (mm)    		 W
    (mm)    		 X
    (mm)    		 Y
    (mm)    		 Z
    (mm)
    DN 50 4 18 10 125 50 165
    DN 100 8 18 10 180 100 220


    Poznámky:
    * MSP-S 50 N = PRIEMER (D) 50 MM, N = neodýmový magnet
    ** K dispozícii sú DVE verzia:
           1. Štandardná verzia: typ "rúrka v rúrke" (priemer vonkajší trubice je 28 mm)
           2. Neštandardný verzia: variant len s magnetickou trubicou 25 mm (bez vonkajšej ochrannej trubice)

    Všeobecná špecifikácia

    Magnetické parametre:

    • Magnetická indukcia na povrchu (magnety N52): okolo 9500 G (0,95 T)
    • Magnetická indukcia na magnetickom jadre (magnety N52): okolo 13500 G (1,35 T)
    • Magnetická tolerancia: +/- 10%

    LEN NEODYMOVÉ PREVEDENIE N52!

    Povrchová úprava:

    • Štandardná povrchová úprava: pieskovanie (Ra 1,6 mikrometrov)
    • Príplatková povrchová úprava: leštenie (Ra 0,14 mikrometrov)

    Ďalšie štandardné parametre:

    • Materiál tela separátora: nerez SS 1.4301 (= AISI 304)

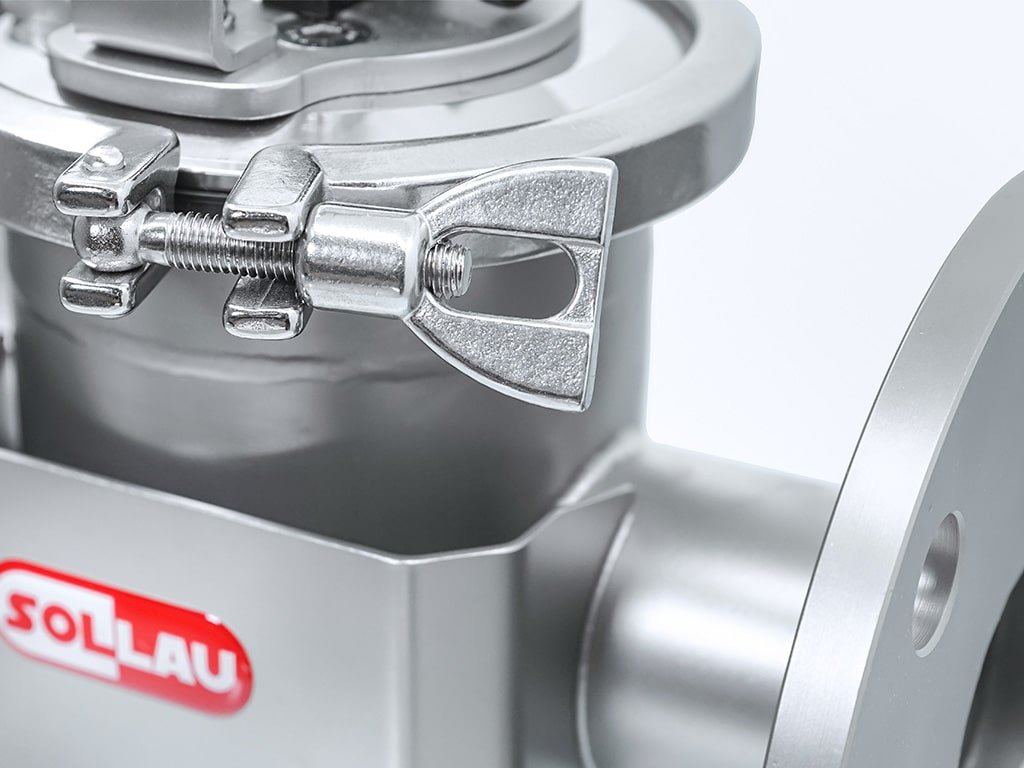

    • Pripojenie pomocou tri-clamp spojok
    • Na výpuste je navarený nipl opatrený zátkou (ide teda o prevedení bez guľového ventilu)

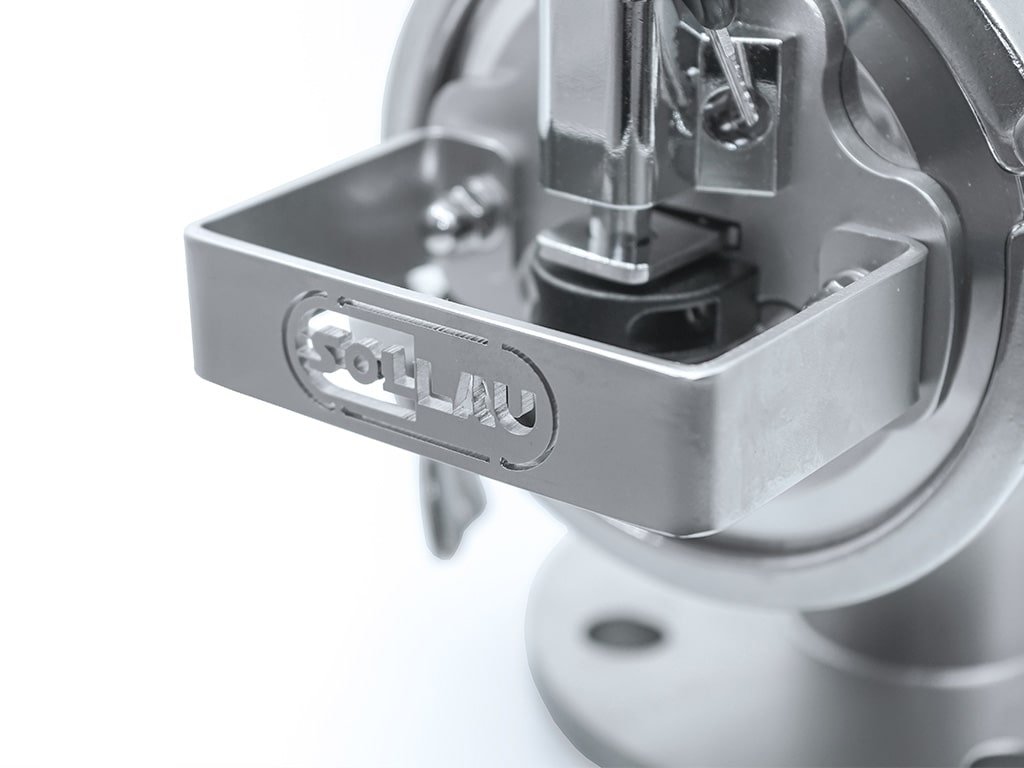

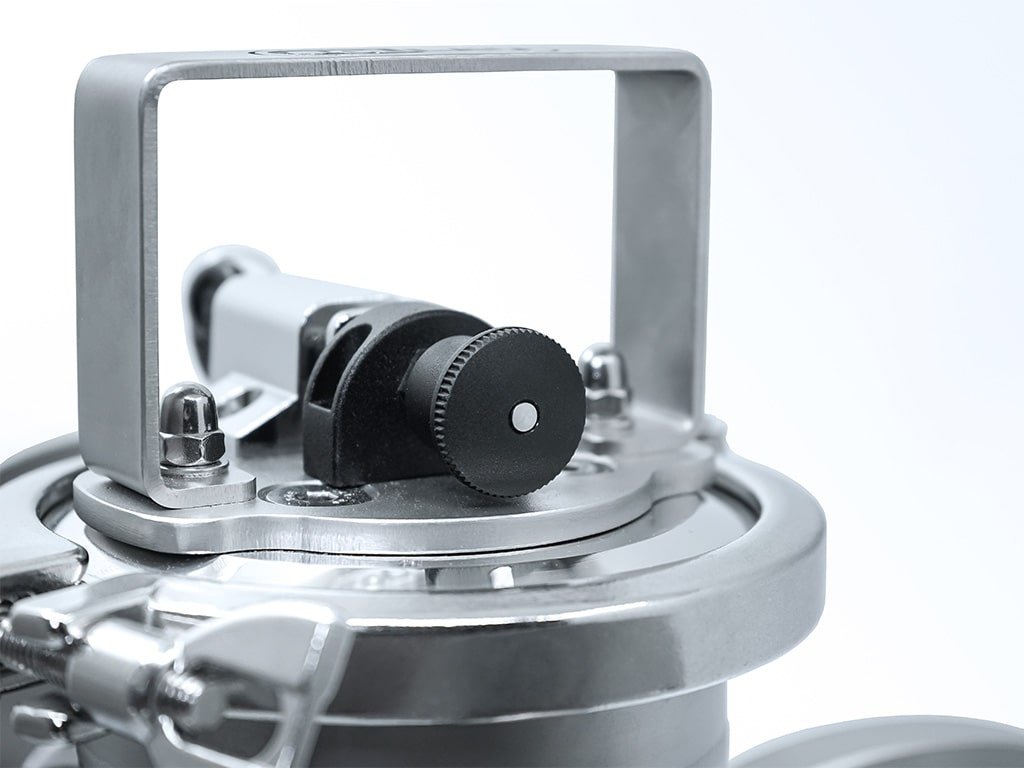

    • Bajonetový zámok (pre zafixovanie magnetických trubíc v správnej pozícii)

    Prevádzkový tlak:

    • Štandardná verzia (bez oficiálneho tlakového certifikátu): do 6 barov
    • Príplatková verzia (s oficiálnym tlakovým certifikátom): nad 6 barov
    • Príplatková opcie: tlakový certifikát

    Špeciálne príplatkové opcie:

    • Výpustný kohút s guľovým ventilom (v štandardnom prevedení je na výpuste len navarený nipl so zátkou)
    • Sitko (s okami 10 x 10 mm)

    Štandardné balenie:

    • Stretch fólie + kartónová krabica
